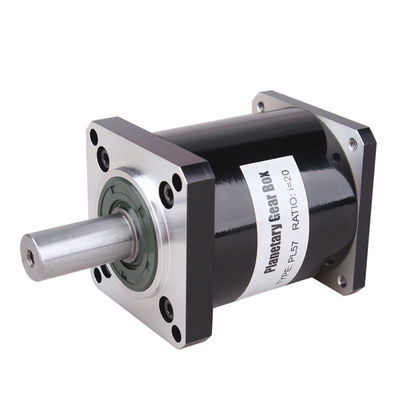

정밀한 유성 기어박스가 있는 Nema 23 고토크 기어드 스테퍼 모터
기어드 스테퍼 모터:
변속기 매개변수:
| 명세서 | 첫 단계 | 두 번째 단계 | |
| 기어비 | 4,5,10 | 16,20,25,40,50,100 | |
| 길이 | mm | 53 | 70 |
| 정격 부하 | Nm | 6 | 25 |
| 최대 하중 | Nm | 12 | 40 |
| 효율성 | % | 95 | 90 |
| 블랙래쉬 | 아크민 | ≤15 | ≤25 |
| 무게 | 킬로그램 | 0.8 | 1.1 |
| 정격 입력 속도 | rpm | 3000 | 3000 |
| 최대 입력 속도 | rpm | 5000 | 5000 |
| 보호 등급 | IP | 65 | 65 |
| 매끄럽게 하기 | 그리스(평생 윤활) | 그리스(평생 윤활) | |
| 소음 | dB | ≤45 | ≤45 |
| 삶 | 시간 | ~20000 | ~20000 |
스테퍼 모터 매개변수:
| 모델 번호 | 스텝 각도(°) | 정격전압(V) | 정격 전류(A) | 위상 저항(Ω) | 위상 인덕턴스(mH) | 유지 토크(Kg.cm) | 디텐트 토크(g.cm Max) | 로터 관성(g.cm²) | 모터 길이(mm) | 리드 번호 |
모터 중량(Kg) |
| 57HS41-1004 | 1.8 | 5.4 | 1 | 5.4 | 9.5 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2004 | 1.8 | 2 | 2 | 1 | 2.2 | 5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2804 | 1.8 | 2.24 | 2.8 | 0.8 | 1.4 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS51-1504 | 1.8 | 2.4 | 1.5 | 1.6 | 3.8 | 8.2 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2004 | 1.8 | 2.4 | 2 | 1.2 | 삼 | 9 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2006 | 1.8 | 2 | 2 | 1 | 1.6 | 7 | 360 | 275 | 51 | 6 | 0.65 |
| 57HS56-1504 | 1.8 | 5.7 | 1.5 | 3.8 | 12 | 13.5 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2804 | 1.8 | 2.8 | 2.8 | 1 | 삼 | 12.6 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-3004 | 1.8 | 2.85 | 삼 | 0.95 | 2.8 | 12 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2006 | 1.8 | 3.6 | 2 | 1.8 | 2.8 | 9 | 400 | 300 | 56 | 6 | 0.7 |
| 57HS64-3004 | 1.8 | 3.9 | 삼 | 1.3 | 2.2 | 15 | 500 | 380 | 64 | 4 | 0.8 |
| 57HS76-2004 | 1.8 | 8.6 | 2 | 4.3 | 16.2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-2006 | 1.8 | 4.4 | 2 | 2.2 | 3.6 | 13 | 680 | 480 | 76 | 6 | 1 |
| 57HS76-2804 | 1.8 | 3.08 | 2.8 | 1.1 | 3.6 | 19 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1.8 | 2.7 | 삼 | 0.9 | 3.5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1.8 | 2.4 | 4 | 0.6 | 2.2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82-3004 | 1.8 | 4.2 | 삼 | 1.4 | 5 | 22 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS82-4004 | 1.8 | 삼 | 4 | 0.75 | 3.5 | 20 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS100-3004 | 1.8 | 삼 | 삼 | 1 | 4.5 | 25 | 1000 | 680 | 100 | 4 | 1.4 |
| 57HS112-3004 | 1.8 | 3.9 | 삼 | 1.3 | 6.5 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-3504 | 1.8 | 2.45 | 3.5 | 0.7 | 삼 | 28 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-4004 | 1.8 | 3.6 | 4 | 0.9 | 4 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
치수:
신청:
스테퍼 모터는 조각 기계, 섬유 기계, 3D 프린터, 의료 기기, 무대 조명 장비, 로봇, CNC, 음악 분수 및 기타 산업 자동 장비에 널리 적용됩니다.
