nema 17 선형 스테퍼 모터 외부 유형 3d 프린터용 5.5kg.cm
Nema 17 선형 스테퍼 모터
리드 나사 치수:
| 지름 | 리드 거리(mm) | 시작 | 스텝 길이(mm) |
적합한 모터 유형 |
| Tr8 | 2 | 1 | 0.01 | 42HSL-E, 42HSL-N |
| Tr8 | 4 | 2 | 0.02 | 42HSL-E, 42HSL-N |
| Tr8 | 8 | 4 | 0.04 | 42HSL-E, 42HSL-N |
| Tr10 | 2 | 1 | 0.01 | 42HSL-E |
| Tr10 | 4 | 2 | 0.02 | 42HSL-E |
스테퍼 모터 데이터 시트:
| 모델 번호 | 스텝 각도(°) | 정격전압(V) | 정격 전류(A) | 위상 저항(Ω) | 위상 인덕턴스(mH) | 유지 토크(Kg.cm) | 디텐트 토크(g.cm Max) | 로터 관성(g.cm²) | 모터 길이(mm) | 리드 번호 | 모터 중량(Kg) |
| 42HS29-0804 | 1.8 | 2.3 | 0.8 | 2.9 | 삼 | 1.8 | 180 | 25 | 29 | 4 | 0.16 |
| 42HS34-0404 | 1.8 | 12.0 | 0.4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-0844 | 1.8 | 4.8 | 0.84 | 5.75 | 8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-1704 | 1.8 | 2.2 | 1.7 | 1.3 | 1.8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS40-0404 | 1.8 | 12.0 | 0.4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-0804 | 1.8 | 5.4 | 0.8 | 6.8 | 12 | 4.5 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1204 | 1.8 | 6.6 | 1.2 | 5.5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1684 | 1.8 | 2.8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1704 | 1.8 | 3.4 | 1.7 | 2 | 삼 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1206 | 1.8 | 4.0 | 1.2 | 3.3 | 3.5 | 2.97 | 220 | 54 | 40 | 6 | 0.28 |
| 42HS48-0404 | 1.8 | 12.0 | 0.4 | 30 | 45 | 4.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1004 | 1.8 | 4.5 | 1 | 4.5 | 10 | 5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1304 | 1.8 | 4.6 | 1.3 | 3.5 | 6.6 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1504 | 1.8 | 4.2 | 1.5 | 2.8 | 5.5 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1684 | 1.8 | 3.4 | 1.68 | 2 | 3.8 | 5.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-0406 | 1.8 | 12.0 | 0.4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS52-1504 | 1.8 | 4.5 | 1.5 | 삼 | 7 | 6.8 | 300 | 80 | 52 | 4 | 0.45 |
| 42HS60-1504 | 1.8 | 3.8 | 1.5 | 2.5 | 6 | 7 | 360 | 95 | 60 | 4 | 0.55 |
모터 치수:

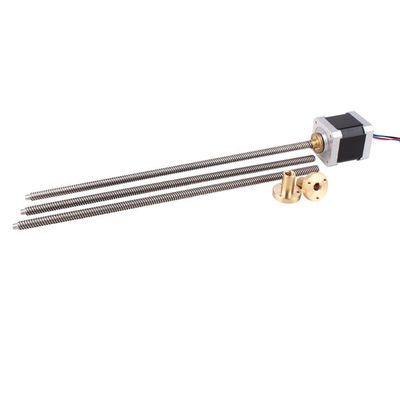

이 선형 액추에이터는 로터의 스테인리스 스틸 리드 스크류 확장이 있는 SureStep NEMA 17 프레임 스테퍼 모터입니다.제공된 나사 너트와 함께 이 액추에이터는 모터 토크를 선형 추력으로 변환합니다.이 액추에이터는 비구동 선형 슬라이드 또는 선형 샤프트/선형 지지대와 함께 사용되어 간단하고 경제적인 선형 모션 솔루션을 만드는 경우가 많습니다.
신청:
선형 스테퍼 모터는 제조 및 보안에서 의료 및 전자에 이르기까지 광범위한 산업에서 사용됩니다.다음은 몇 가지 응용 프로그램입니다.
