모터 전기 매개변수:
| 방법 | 스텝 각도 | 전류(A) | 저항 (Ω±10%) | 인덕턴스 | 보유 | 모터 | 인코더 | 무게(kg) |
| (mH±20%) | 토크(Nm) | 길이(mm) | 해상도(PPR) | |||||
| 57HSE1N-D25 | 1.8° | 4.2 | 0.4 | 1.2 | 1.2 | 88 | 1000 | 0.9 |
| 57HSE2N-D25 | 1.8° | 4.2 | 0.5 | 1.8 | 2 | 108 | 1000 | 1.3 |
| 57HSE3N-D25 | 1.8° | 4 | 0.9 | 4 | 삼 | 144 | 1000 | 1.9 |
미디엄오토 치수:mm
토크/주파수 곡선
특징:
1. 위치 오류 수정 및 단계를 잃지 않음
2. 빠른 응답성과 완벽한 가속, 고속에서 높은 토크
3. 부하에 따른 자동 전류 조정, 낮은 온도 상승
4. 과전류, 과전압 및 위치 극차 보호 기능
5. 펄스 응답 주파수는 200KHZ에 도달할 수 있습니다.
6. 16가지 마이크로스텝 선택, 최고 51200microsteps/rev
7. RS232에서 modbus RTU 프로토콜 지원, 통신으로 제어되는 위치 및 속도 제어;

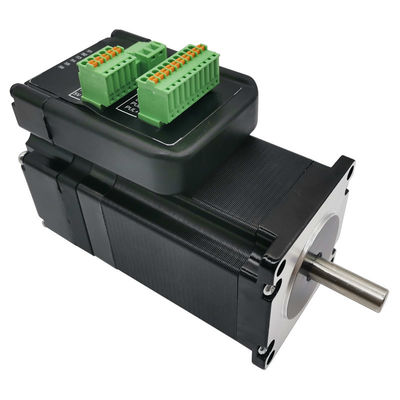

8. nema 23 시리즈 2N.m 통합 폐쇄 루프 스테퍼 모터 구동
9. 전압 범위: DC24V~48V
마이크로스텝 선택:
| 마이크로스텝/레브 | SW3 | SW4 | SW5 | SW6 |
| 기본값(400) | ~에 | ~에 | ~에 | ~에 |
| 800 | 끄다 | ~에 | ~에 | ~에 |
| 1600 | ~에 | 끄다 | ~에 | ~에 |
| 3200 | 끄다 | 끄다 | ~에 | ~에 |
| 6400 | ~에 | ~에 | 끄다 | ~에 |
| 12800 | 끄다 | ~에 | 끄다 | ~에 |
| 25600 | ~에 | 끄다 | 끄다 | ~에 |
| 51200 | 끄다 | 끄다 | 끄다 | ~에 |
| 1000 | ~에 | ~에 | ~에 | 끄다 |
| 2000년 | 끄다 | ~에 | ~에 | 끄다 |
| 4000 | ~에 | 끄다 | ~에 | 끄다 |
| 5000 | 끄다 | 끄다 | ~에 | 끄다 |
| 8000 | ~에 | ~에 | 끄다 | 끄다 |
| 10000 | 끄다 | ~에 | 끄다 | 끄다 |
| 20000 | ~에 | 끄다 | 끄다 | 끄다 |
| 40000 | 끄다 | 끄다 | 끄다 | 끄다 |
배선도:
광범위한 적용:
우리의 스테퍼 모터는 조각 기계, 절단 플로터, 섬유 기계, 3D 프린터, 의료 기기, 무대 조명 장비, 로봇, CNC 기계, 음악 분수 및 기타 산업용 자동 장비에 널리 사용됩니다.
