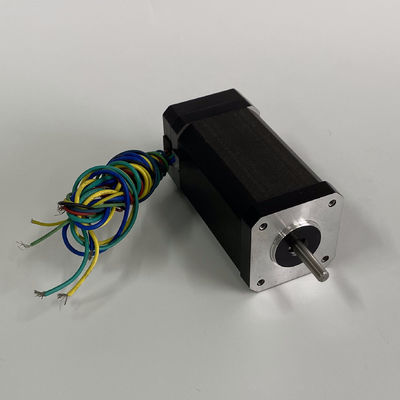

의료 기기를 위한 42mm 3000RPM Bldc 모터 24VDC 60W 0.2NM
브러시리스 DC 모터 기능:
낮은 간섭
고효율
작은 소음
긴 사용 수명
저렴한 비용
신청:
브러시리스 DC 모터는 섬유 기계, 의료 장비, CNC, 산업 자동화, 실험실 기기, 포장 기계 등에 널리 사용됩니다.
우리는 스테퍼 모터 및 모터 드라이버, 폐쇄 루프 스테퍼 모터, 스텝 서보 모터, 브러시리스 DC 모터, 브러시리스 DC 드라이버, 스핀들 모터 생산 및 연구를 전문으로 하는 종합 회사입니다.우리 회사는 Changzhou 시, 장쑤성, 중국에서 있습니다.우리는 제조 및 연구에 풍부한 경험을 가진 우수한 그룹이 있습니다.우리는 고객의 실제 사용 문제를 해결할 수 있습니다.우리의 제품은 쉬운 작동, 긴 사용 수명, 안정적인 성능, 낮은 고장률 및 높은 기술 내용으로 인해 고객에게 높이 평가됩니다.
42mm 브러시리스 DC 모터:
| 안건 | 사양 |
| 와이드 타입 | 스타/델타 |
| 홀 효과 각도 | 120도 전기각 |
| 샤프트 런아웃 | 0.025mm |
| 방사형 플레이 | 0.06mm/50g |
| 플레이 종료 | 0.05mm/50g |
| 최대 반경 방향 힘 | 플랜지에서 28N/20mm |
| 최대 축력 | 15N |
| 절연 등급 | 클래스 B |
| IP 클래스 | IP40 |
| 절연 강도 | 1분간 500VDC |
| 절연 저항 | 100MΩ분 500VDC |
전기 사양:
| 모델 | 정격전압(VDC) | 정격전류(A) | 정격 전력(W) | 정격 토크(Nm) | 피크 토크(Nm) | 정격 속도(RPM) | 길이(mm) | 질량(kg) |
| 42BL50-230 | 24 | 1.8 | 31 | 0.1 | 0.3 | 3000 | 51 | 0.35 |
| 42BL70-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 71 | 0.55 |
| 42BL90-230 | 24 | 5.2 | 94 | 0.3 | 0.9 | 3000 | 91 | 0.65 |
| 42BL50-340 | 36 | 1.6 | 42 | 0.1 | 0.3 | 4000 | 51 | 0.35 |
| 42BL70-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 71 | 0.55 |
| 42BL90-340 | 36 | 4.6 | 125 | 0.3 | 0.9 | 4000 | 91 | 0.65 |
전기적 연결:
| 리드 번호 | 리드 색상 | 리드 게이지 | 기능 | 설명 | ||||
| 1 | 빨간색 | UL3266/28AWG | VCC+5VDC | 홀 센서의 공급 전압 | ||||
| 2 | 검은 색 | 접지 | 홀 센서용 접지 | |||||
| 삼 | 노란색 | A홀 | Hall A의 신호 | |||||
| 4 | 녹색 | B홀 | B홀 신호 | |||||
| 5 | 파란색 | UL3266/22AWG | 홀C | C 홀의 신호 | ||||
| 1 | 노란색 | U 단계 | 모터 위상 U | |||||
| 2 | 녹색 | 5단계 | 모터 위상 V | |||||
| 삼 | 파란색 | 여상 | 모터 위상 W | |||||
도표:
