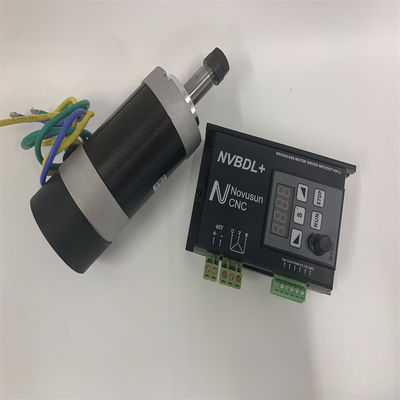

소형 Cnc 48V 스핀들 무브러시 Dc 모터 공기에 의하여 냉각되는 500W 12000rpm
Changzhou Jinsanshi Mechatronics Co. Ltd.는 중국 장쑤성 창저우시에 위치하고 있습니다.우리는 모터 및 드라이버를 생산하고 연구하는 종합 기업입니다.당사의 주요 제품은 하이브리드 스텝 모터 및 스텝 드라이버, 스텝 서보 모터 및 드라이버, 통합 스텝 서보 모터, 선형 스테퍼 모터, 기어드 스테퍼 모터, 브레이크가 있는 스테퍼 모터, 브러시리스 DC 모터를 포함합니다.그리고 우리는 항상 새로운 제품을 연구하고 개발합니다.
우리의 제품은 조각 기계, 절단 플로터, 섬유 기계, 3D 프린터, 의료 기기, 무대 조명 장비, 로봇, CNC, 음악 분수 및 기타 산업 자동 장비에 널리 적용됩니다.
57mm 원형 브러시리스 DC 모터:
| 안건 | 사양 |
| 와이드 타입 | 스타/델타 |
| 홀 효과 각도 | 120도 전기각 |
| 샤프트 런아웃 | 0.025mm |
| 방사형 플레이 | 0.02mm/50g |
| 플레이 종료 | 0.08mm/50g |
| 최대 반경 방향 힘 | 플랜지에서 75N/20mm |
| 최대 축력 | 15N |
| 절연 등급 | 클래스 B |
| IP 클래스 | IP 40 |
| 절연 강도 | 1분간 500VDC |
| 절연 저항 | 100MΩ분 500VDC |
전기 사양:
| 모델 | 정격전압(VDC) | 정격전류(A) | 정격 전력(W) |
정격 토크(Nm) |
피크 토크(Nm) |
정격 속도(rpm) |
길이(mm) |
| 57BLY90-4120 | 48 | 12 | 400 | 0.3 | 0.9 | 12000 | 120 |
| 57BLY110-4120 | 48 | 14 | 500 | 0.4 | 1.2 | 12000 | 140 |
전기적 연결:
| 리드 번호 | 리드 색상 | 리드 게이지 | 기능 | 설명 | ||||
| 1 | 노란색 | UL3266/16AWG | U 단계 | 모터 위상 U | ||||
| 2 | 녹색 | 5단계 | 모터 위상 V | |||||
| 삼 | 파란색 | 여상 | 모터 위상 W | |||||
크기: (mm)
도표:
적합한 홀더:
