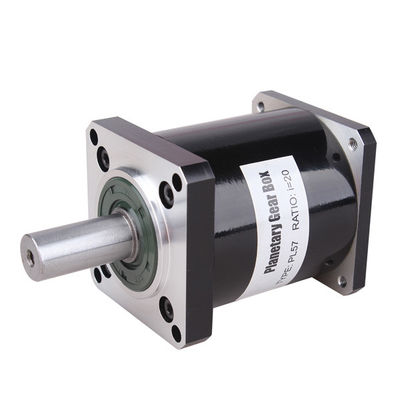

기어비 10:1 기어박스가 있는 Nema 23 유성 기어드 스테퍼 모터
Changzhou Jinsanshi Mechatronics Co. Ltd.는 중국 장쑤성 창저우시에 위치하고 있습니다.우리는 모터 및 드라이버를 생산하고 연구하는 종합 기업입니다.당사의 주요 제품은 하이브리드 스텝 모터 및 스텝 드라이버, 스텝 서보 모터 및 드라이버, 통합 스텝 서보 모터, 선형 스테퍼 모터, 기어드 스테퍼 모터, 브레이크가 있는 스테퍼 모터, 브러시리스 DC 모터를 포함합니다.그리고 우리는 항상 새로운 제품을 연구하고 개발합니다.
우리의 제품은 조각 기계, 절단 플로터, 섬유 기계, 3D 프린터, 의료 기기, 무대 조명 장비, 로봇, CNC, 음악 분수 및 기타 산업 자동 장비에 널리 적용됩니다.
변속기 매개변수:
| 명세서 | 첫 단계 | 두 번째 단계 | |
| 기어비 | 4,5,10 | 16,20,25,40,50,100 | |
| 길이 | mm | 53 | 70 |
| 정격 부하 | Nm | 6 | 25 |
| 최대 하중 | Nm | 12 | 40 |
| 효율성 | % | 95 | 90 |
| 블랙래쉬 | 아크민 | ≤15 | ≤25 |
| 무게 | 킬로그램 | 0.8 | 1.1 |
| 정격 입력 속도 | rpm | 3000 | 3000 |
| 최대 입력 속도 | rpm | 5000 | 5000 |
| 보호 등급 | IP | 65 | 65 |
| 매끄럽게 하기 | 그리스(평생 윤활) | 그리스(평생 윤활) | |
| 소음 | dB | ≤45 | ≤45 |
| 삶 | 시간 | ~20000 | ~20000 |
스테퍼 모터 매개변수:
| 모델 번호 | 스텝 각도(°) | 정격전압(V) | 정격 전류(A) | 위상 저항(Ω) | 위상 인덕턴스(mH) | 유지 토크(Kg.cm) | 디텐트 토크(g.cm Max) | 로터 관성(g.cm²) | 모터 길이(mm) | 리드 번호 | 모터 중량(Kg) |
| 57HS56-1504 | 1.8 | 5.7 | 1.5 | 3.8 | 12 | 13.5 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-3004 | 1.8 | 2.85 | 삼 | 0.95 | 2.8 | 12 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2006 | 1.8 | 3.6 | 2 | 1.8 | 2.8 | 9 | 400 | 300 | 56 | 6 | 0.7 |
| 57HS64-3004 | 1.8 | 3.9 | 삼 | 1.3 | 2.2 | 15 | 500 | 380 | 64 | 4 | 0.8 |
| 57HS76-2004 | 1.8 | 8.6 | 2 | 4.3 | 16.2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1.8 | 2.7 | 삼 | 0.9 | 3.5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1.8 | 2.4 | 4 | 0.6 | 2.2 | 20 | 680 | 480 | 76 | 4 | 1 |
치수:
