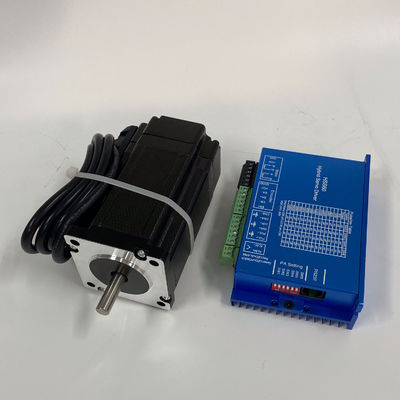

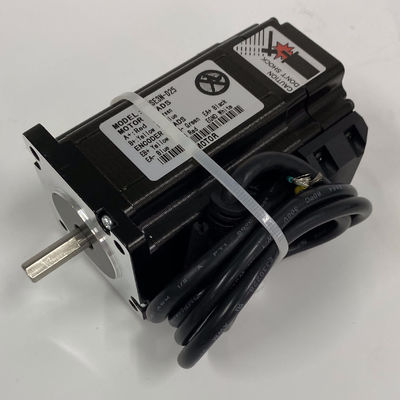

NEMA 23은 루프 스텝 모터 SYSTEM-HYBRID 서보 기구에 의한 장비 2NM을 마무리했습니다
분류하세요 : 57*57mm
단계 번호 : 2개 단계
홀딩 토크 : 2N.m
엔코더 라인 : 1000ppr
적당한 드라이버 : HSS57
폐쇄 고리 스텝 모터와 운전자
잘 양질이고 믿을 만한 저소음, 좋은 동특성. 서보 모터로 그러나 서보 모터 보다 더 값이 싸 똑같은 동특성 응답 속도.
특징 :
스텝 모터 클로즈드 루프 방식이 결코 단계를 잃지 않습니다.
모터 출력 토크와 동작 속도를 향상시키세요.
부하, 하부 온도 상승을 기반으로 하는 자동 해류 조정.
모든 기계적 부하 조건 (낮은 강성 벨트 바퀴와 휠을 포함하지는 않으세요), 이득 파라미터를 조정하기 위한 어떤 필요성에 적합하지는 않습니다.
매끄럽게 자동차 업무와 낮은 진동, 가속과 감속으로 고다이나믹 성능.
고속도부터 무속까지 어떤 진동
nema 23 시리즈 2N.m 폐쇄 고리 스텝 모터를 운전하세요.
펄스 응답 주파수는 200KHZ에 도달할 수 있습니다
16이지 종류 마이크로 스텝 선택, 가장 높은 51200 마이크로 스텝 / 목사.
전압 범위 : DC24V~50V
과전류, 초과 전압과 입장 극단적 차이 보호
전기적 매개 변수 :
| 방식 | 스텝 각 | 경향 (A) | 저항 (Ω±10%) |
인덕턴스 (mH±20%) |
홀딩 토크 (N.m) |
자동차 길이 (밀리미터) |
부호기 결의안(ppr) |
중량(KG) |
적절한 드라이버 |
| 42HSE05N-D24 | 1.8' | 1.5 | 2.8 | 5.5 | 0.55 | 48 | 1000 | 0.45 | HSS42 |
| 57HSE2N-D25 | 1.8' | 4.2 | 0.5 | 1.8 | 2 | 76 | 1000 | 1.15 | HSS57 |
| 60HSE3N-D25 | 1.8' | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1.8' | 6.0 | 0.45 | 3.7 | 4.5 | 82 | 1000 | 2.65 | HSS86,HSS758 |
| 86HSE8N-BC38 | 1.8' | 6.0 | 0.44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86,HSS758 |
| 86HSE12N-BC38 | 1.8' | 6.0 | 0.45 | 5.2 | 12 | 156 | 1000 | 5.65 | HSS86, HSS758 |
| 110HCE12N-B39 | 1.2' | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1.2' | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1.2' | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1.2' | 8.5 | 0.93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1.2' | 8.5 | 1.82 | 18.5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
자동차 차원 :
드라이버 차원 :
토크 / 빈도 곡선 :
전기적 매개 변수
| 전압 범위 | DC24~50V |
| 피이크 전류 | 성수기 6.0A (로드에 따른 현 변화) |
| 논리 입력전류 | 7~20mA |
| 주파수 | 0~200KHz |
| 적당한 모터 | 42HSE05N |
| 엔코더 라인 | 2500 |
| 절연 저항 | >=500MΩ |
환경 인자
| 냉각 방식 | 자연적이거나 냉각 장치 | |
|
작동 환경 |
작동 이유 | 부식 가스, 먼지, 석유를 회피하려고 합니다 |
| 작동 온도 | 0~50C | |
| 작동 후미디트 | 40~90%RH | |
| 비르브레이션 | 5.9m/s2Max | |
| 저장 온도 | -20C~65C | |
| 중량 | 약 300g | |
오랫동안 삶을 이용하여, 우리는 모터스 질을 보증하기 위한 고급 품질 원료, 더 좋은 실행을 사용합니다 :
애플리케이션 :
스텝 모터는 넓게 조각반과 직물 기계, 3D 프린터, 의료 기계, 스테이지 광 장비, 로봇, CNC, 음악분수와 다른 산업적 자동화 설비에서 적용됩니다.
