24VDC 브레이크가 있는 브레이크 댄서 모터 Nema 17 42mm 댄서 모터

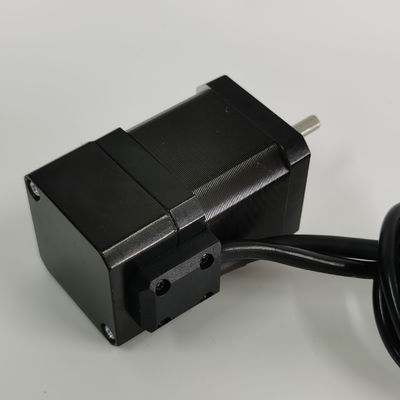

브레이크가 있는 스테퍼 모터:
브레이크 매개변수:
|
브레이크 모델 |
입력 전압 |
힘 |
지름 |
브레이크 길이 |
브레이크 토크 |
적합한 모터 |
| 42 | 24V | 2W | 42mm | 32mm | 0.6Nm | 42HSB |
| 57 | 24V | 4.5W57 | mm | 42mm | 2.6Nm | 57HSB |
| 86 | 24V | 6W | 86mm | 43mm | 5.5Nm | 86HSB |
| 86 | 24V | 8.5W | 86mm | 43mm | 7.5Nm | 86HSB |
스테퍼 모터 데이터 시트:
| 모델 번호 | 스텝 각도(°) | 정격전압(V) | 정격 전류(A) | 위상 저항(Ω) | 위상 인덕턴스(mH) | 유지 토크(Kg.cm) | 디텐트 토크(g.cm Max) | 로터 관성(g.cm²) | 모터 길이(mm) | 리드 번호 | 모터 중량(Kg) |
| 42HS29-0804 | 1.8 | 2.3 | 0.8 | 2.9 | 삼 | 1.8 | 180 | 25 | 29 | 4 | 0.16 |
| 42HS34-0404 | 1.8 | 12.0 | 0.4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-0844 | 1.8 | 4.8 | 0.84 | 5.75 | 8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-1704 | 1.8 | 2.2 | 1.7 | 1.3 | 1.8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS40-0404 | 1.8 | 12.0 | 0.4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-0804 | 1.8 | 5.4 | 0.8 | 6.8 | 12 | 4.5 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1204 | 1.8 | 6.6 | 1.2 | 5.5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1684 | 1.8 | 2.8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1704 | 1.8 | 3.4 | 1.7 | 2 | 삼 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1206 | 1.8 | 4.0 | 1.2 | 3.3 | 3.5 | 2.97 | 220 | 54 | 40 | 6 | 0.28 |
| 42HS48-0404 | 1.8 | 12.0 | 0.4 | 30 | 45 | 4.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1004 | 1.8 | 4.5 | 1 | 4.5 | 10 | 5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1304 | 1.8 | 4.6 | 1.3 | 3.5 | 6.6 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1504 | 1.8 | 4.2 | 1.5 | 2.8 | 5.5 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1684 | 1.8 | 3.4 | 1.68 | 2 | 3.8 | 5.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-0406 | 1.8 | 12.0 | 0.4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS52-1504 | 1.8 | 4.5 | 1.5 | 삼 | 7 | 6.8 | 300 | 80 | 52 | 4 | 0.45 |
| 42HS60-1504 | 1.8 | 3.8 | 1.5 | 2.5 | 6 | 7 | 360 | 95 | 60 | 4 | 0.55 |
치수:
신청:
스테퍼 모터는 조각 기계, 섬유 기계, 3D 프린터, 의료 기기, 무대 조명 장비, 로봇, CNC, 음악 분수 및 기타 산업 자동 장비에 널리 적용됩니다.
